Componetes

El sistema eléctrico consta básicamente de los siguientes componentes:

1. Batería: La batería o acumulador, como su propio nombre indica, transforma y almacena la energía eléctrica en forma química. Esta energía almacenada se utiliza para arrancar el motor, y como fuente de reserva limitada para uso en caso de fallo del alternador o generador. Por muy potente que sea una batería, su capacidad es notoriamente insuficiente para satisfacer la demanda de energía de los sistemas e instrumentos del avión, los cuales la descargarían rápidamente. Para paliar esta insuficiencia, los aviones están equipados con generadores o alternadores.

2. Generador/Alternador: Movidos por el giro del motor, proporcionan corriente eléctrica al sistema y mantienen la carga de la batería. Hay diferencias básicas entre generadores y alternadores. Con el motor a bajo régimen, muchos generadores no producen la suficiente energía para mantener el sistema eléctrico; por esta razón, con el motor poco revolucionado el sistema se nutre de la batería, que en poco tiempo puede quedar descargada. Un alternador en cambio, produce suficiente corriente y muy constante a distintos regímenes de revoluciones. Otras ventajas de los alternadores: son más ligeros de peso, menos caros de mantener y menos propensos a sufrir sobrecargas. El sistema eléctrico del avión se nutre pues de dos fuentes de energía: la batería y el generador/alternador. La batería se utiliza en exclusiva (salvo emergencias) para el arranque del motor; una vez puesto en marcha, es el alternador el que pasa a alimentar el sistema eléctrico. El voltaje de salida del generador/alternador es ligeramente superior al de la batería. Por ejemplo, una batería de 12 volts. suele estar alimentada por un generador/alternador de 14 volts. o una batería de 24 volts. se alimenta con un generador/alternador de 28 volts. Esta diferencia de voltaje mantiene la batería cargada, encargándose un regulador de controlar y estabilizar la salida del generador/alternador hacia la batería.

Esquema eléctrico de un alternador con su regulador electrónico mas el circuito de carga que lo rodea formado por la batería, la lámpara de control, el interruptor de la llave y los circuitos de los elementos receptores (luces, encendido, elevalunas etc.).

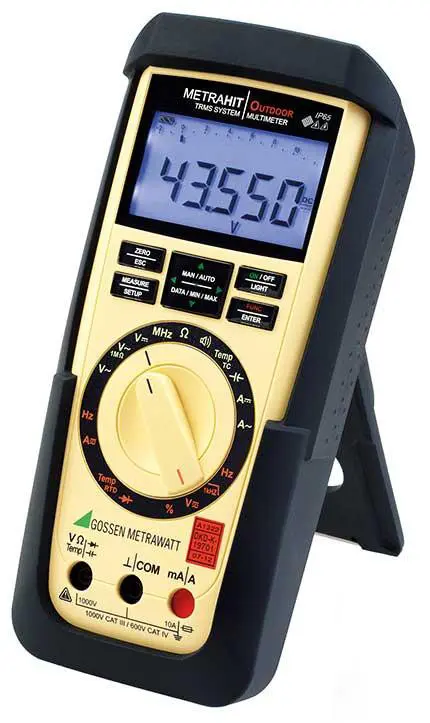

3. Amperímetro: Es el instrumento utilizado para monitorizar el rendimiento del sistema eléctrico. En algunos aviones el amperímetro es analógico, en otros es digital, otros no poseen amperímetro sino que en su lugar tienen un avisador luminoso que indica un funcionamiento anómalo del alternador o generador, y en otros este avisador complementa al amperímetro.

El amperímetro muestra si el alternador/generador está proporcionando una cantidad de energía adecuada al sistema eléctrico, midiendo amperios. Este instrumento también indica si la batería está recibiendo suficiente carga eléctrica.

Un valor positivo en el amperímetro indica que el generador/alternador esta aportando carga eléctrica al sistema y a la batería. Un valor negativo indica que el alternador/generador no aporta nada y el sistema se está nutriendo de la batería. Si el indicador fluctua rápidamente indica un mal funcionamiento del alternador.

4. Interruptor principal o "master": Con este interruptor, el piloto enciende (on) o apaga (off) el sistema eléctrico del avión, a excepción del encendido del motor (magnetos) que es independiente. Si el interruptor es simple, un mecanismo eléctrico activado por la carga/descarga del alternador, cambia de forma automática el origen de la alimentación del sistema eléctrico, de la batería al alternador o viceversa.

En la mayoría de los aviones ligeros este interruptor es doble: el interruptor izquierdo, marcado con las iniciales BAT corresponde a la batería y opera de forma similar al "master"; al encenderlo el sistema eléctrico comienza a nutrirse de la batería. El interruptor derecho, marcado con ALT corresponde al alternador/generador; al encenderlo, el sistema eléctrico pasa a alimentarse de la energía generada por este dispositivo, cargandose la batería con el excedente generado. Este desdoblamiento del interruptor posibilita que el piloto excluya del sistema eléctrico al alternador/generador en caso de mal funcionamiento de este.

Este interruptor tiene un mecanismo interno de bloqueo de manera que normalmente, el interruptor ALT solo puede activarse con el interruptor BAT también activado.

Materiales: De la calidad de los materiales empleados para hacer los contactos dependerá la vida útil del interruptor. Para la mayoría de los interruptores domésticos se emplea una aleación de latón (60% cobre, 40% zinc). Esta aleación es muy resistente a la corrosión y es un conductor eléctrico apropiado. El aluminio es también buen conductor y es muy resistente a la corrosión.

En los casos donde se requiera una pérdida mínima se utiliza cobre puro por su excelente conductividad eléctrica. El cobre bajo condiciones de condensación puede formar óxido de cobre en la superficie interrumpiendo el contacto.

Para interruptores donde se requiera la máxima confiabilidad se utilizan contactos de cobre pero se aplica un baño con un metal más resistente al óxido como lo son el estaño, aleaciones de estaño/plomo, níquel, oro o plata. La plata es de hecho mejor conductor que el cobre y además el óxido de plata conduce electricidad. El oro aunque no conduce mejor que la plata también es usado por su inmejorable resistencia al óxido.

5. Fusibles y circuit breakers: Los equipos eléctricos están protegidos de sobrecargas eléctricas por medio de fusibles o breakers. Los breakers hacen la misma función que los fusibles, con la ventaja que pueden ser restaurados manualmente en lugar de tener que ser reemplazados. Los breakers tienen forma de botón, que salta hacia afuera cuando se ve sometido a una sobrecarga; el piloto solo tiene que pulsar sobre el breaker ("botón") para volver a restaurarlo.



 6. Otros elementos: Además de los elementos anteriores, el sistema eléctrico consta de otros componentes como: motor de arranque, reguladores, inversores de polaridad, contactores, transformadores/rectificadores, etc... Para facilitar la conexión de los equipos al sistema eléctrico, los aviones disponen de una barra de corriente ("electrical bus") que distribuye la corriente a todos ellos, simplificando sobremanera el cableado. Puesto que los generadores producen corriente continua y los alternadores corriente alterna, el sistema está provisto de los correspondientes conversores, de corriente contínua a alterna y viceversa.

7. Fallos eléctricos: La pérdida de corriente de salida del alternador se detecta porque el amperímetro dá una lectura cero o negativa, y en los aviones que dispongan de ella, porque se enciende la luz de aviso correspondiente. Antes de nada debemos asegurarnos de que la lectura es cero y no anormalmente baja, encendiendo un dispositivo eléctrico, por ejemplo la luz de aterrizaje. Si no se nota un incremento en la lectura del amperímetro, podemos asumir que existe un fallo en al alternador. Si el problema subsiste, chequear el breaker del alternador y restaurarlo si fuera necesario. El siguiente paso consiste en apagar el alternador durante un segundo y volverlo a encender (switch ALT). Si el problema era producido por sobrevoltaje, este procedimiento debe retornar el amperímetro a una lectura normal.Por último, si nada de lo anterior soluciona el fallo, apagar el alternador. Cuando se apaga el alternador, el sistema eléctrico se nutre de la batería, por lo que todo el equipamiento eléctrico no esencial debería ser cortado para conservar el máximo tiempo posible la energía de la batería.

En caso de fallo eléctrico en cualquier equipo, chequear el breaker correspondiente y restaurarlo. Si el fallo persiste no queda más remedio que apagar ese equipo. Es importante desconectar el interruptor principal después de apagar el motor, ya que si se deja activado puede descargar la batería.
